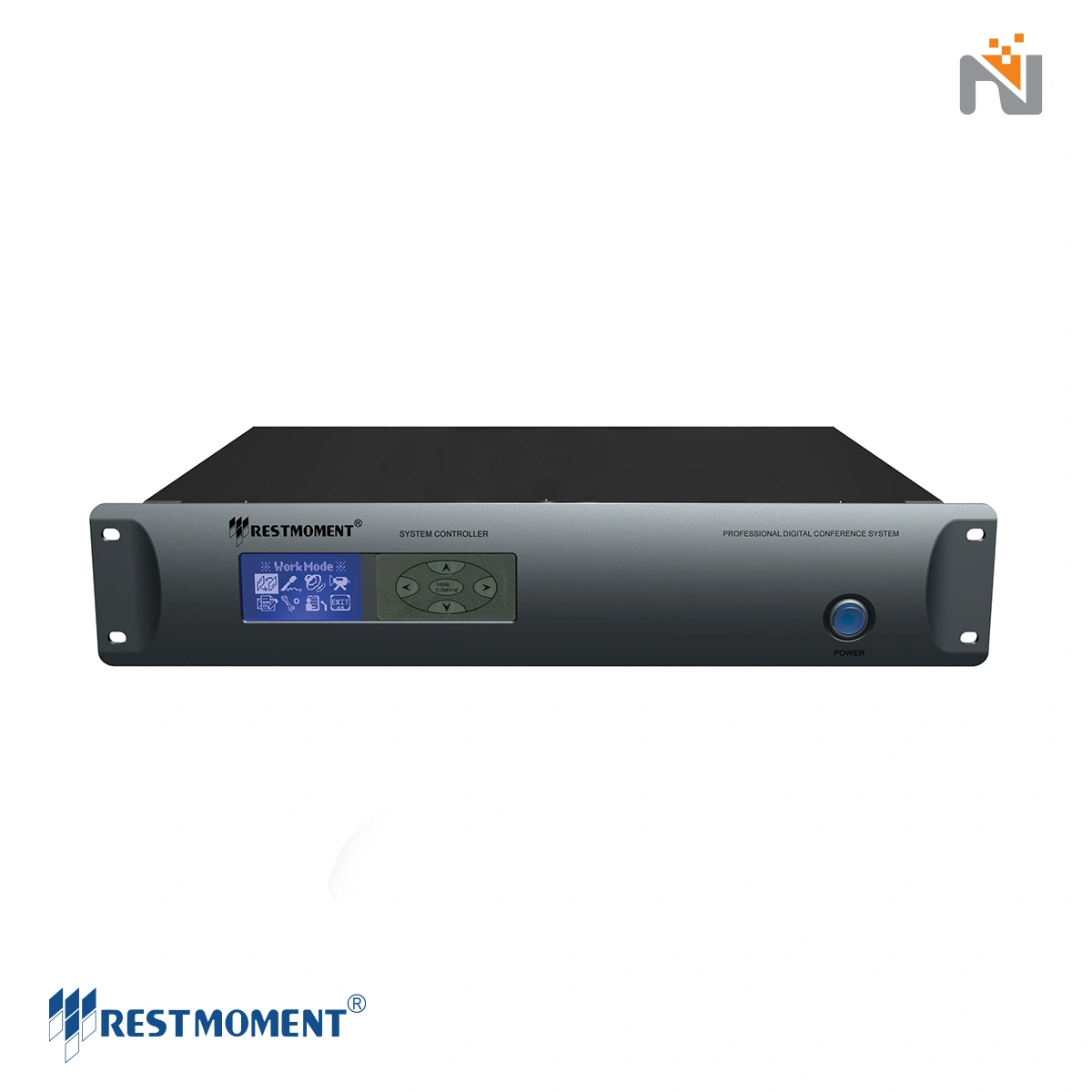

منبع تغذیه سیستم کنفرانس RX-M2703XP

منبع تغذیه سیستم کنفرانس RX-M2703XP از ساختار سخت‌افزاری دیجیتال تعبیه‌شده RISC بهره می‌برد که آن را سریع‌تر و قابل اعتمادتر می‌سازد. با استفاده از تکنیک صوتی تمام دیجیتال، کیفیت صدای نزدیک به CD را ارائه می‌دهد. همچنین، تکنیک انتقال صوتی تمام دیجیتال (اتصال نقطه به نقطه) تضمین می‌کند که انتقال از راه دور بر کیفیت صدا تأثیری نمی‌گذارد. این سیستم دارای قابلیت تست و بازیابی خودکار بوده و می‌تواند شماره‌های شناسایی (ID No) را بر اساس محل اتصال تجهیزات به صورت خودکار تنظیم کند. از دیگر ویژگی‌ها، تنظیم‌کننده ولوم دیجیتال ورودی/خروجی تعبیه‌شده در دستگاه است.

مشخصات فنی

عملکرد و حالت‌های کاری:

• از تکنیک اصلی کنفرانس تمام دیجیتال Restmoment پشتیبانی می‌کند.
• از ساختار سخت‌افزاری دیجیتال تعبیه‌شده RISC بهره می‌برد که قابلیت اطمینان و سرعت بیشتری را فراهم می‌کند.
• دارای چهار حالت کاری است: حالت محدود (Limited mode)، حالت FIFO، حالت اعمال (Apply mode)، و حالت فعال‌سازی صوتی (Voice activating mode).
• دارای 5 خروجی برای اتصال واحدهای کنفرانسی است و می‌تواند تا 80 واحد چندمنظوره را پشتیبانی کند.

ظرفیت و توسعه‌پذیری:

• ظرفیت واحد اتصال (Unit capacity) آن 180 واحد است و تا 4096 واحد قابل توسعه می‌باشد.
• دارای ظرفیت اتصال 8 دوربین است.

صوت و تصویر:

• پاسخ فرکانسی دستگاه بین 20 تا 20 کیلوهرتز است.
• نسبت سیگنال به نویز (SNR) آن 102 دسی‌بل است.
• محدوده دینامیکی دستگاه 106 دسی‌بل می‌باشد.
• جداسازی کانال (Channel separation) نیز 102 دسی‌بل است.
• میزان اعوجاج هارمونیک کلی (THD) کمتر از 0.05% است.
• پهنای باند ویدئو (3dB-) برابر با 30 مگاهرتز است.

اتصالات اصلی و کنترل:

• کنترل دستگاه از طریق مدل‌های RS-232 و RS-485 انجام می‌شود.
• پورت‌های صوتی ورودی: 2 ورودی RCA (2V p-p)، یک ورودی 6.3 میلی‌متری (50dB-)، و یک ورودی XLR (50dB-).
• پورت‌های صوتی خروجی: 2 خروجی RCA (2V p-p) و یک خروجی XLR (50dB-).
• خروجی امپدانس 47 کیلو اهم است.
• سطح خروجی ویدئو 4 پورت RCA (1.08V p-p) است.
• امپدانس خروجی ویدئو 75 اهم است.
• دارای 4 رابط دیجیتال 8 پین DIN برای اتصال واحدهای کنفرانس (DRAGOMAN).
• پورت‌های RS232 برای کنترل کامپیوتر (PC) و کنترل مرکزی (CCU) موجود است.
• رابط RS 485 برای اتصال به دوربین‌ها استفاده می‌شود.
• اتصال دهنده استاندارد از نوع DIN 8 پین بزرگ است.

ضبط و ذخیره‌سازی:

• امکان ضبط بر روی فلش مموری (U disk) و کارت SD وجود دارد.

مشخصات فیزیکی و نصب:

• نصب دستگاه مناسب برای پایه استاندارد 19 اینچ می‌باشد.
• ابعاد دستگاه 432×90×350 میلی‌متر است.
• وزن خالص (Net weight) دستگاه 8 کیلوگرم است.
• رنگ دستگاه خاکستری تیره (Dark grey) است.

توان مصرفی:

• توان کاری در دو مدل ارائه می‌شود: AC100 تا 120 ولت، 8 آمپر / AC220 تا 240 ولت، 4 آمپر.
• مصرف برق بسته به تعداد واحدهای متصل است: هر واحد 25 وات، حداکثر 420 وات.
