وب کم AVer VC520Pro

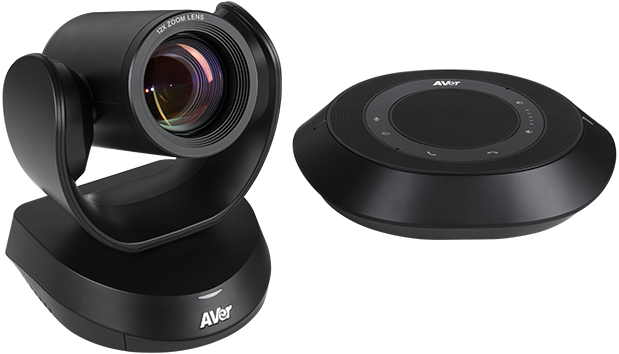

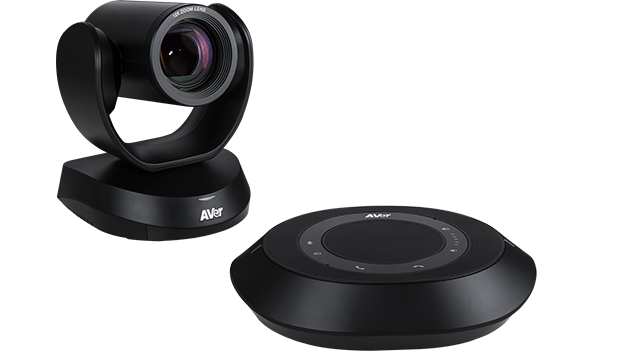

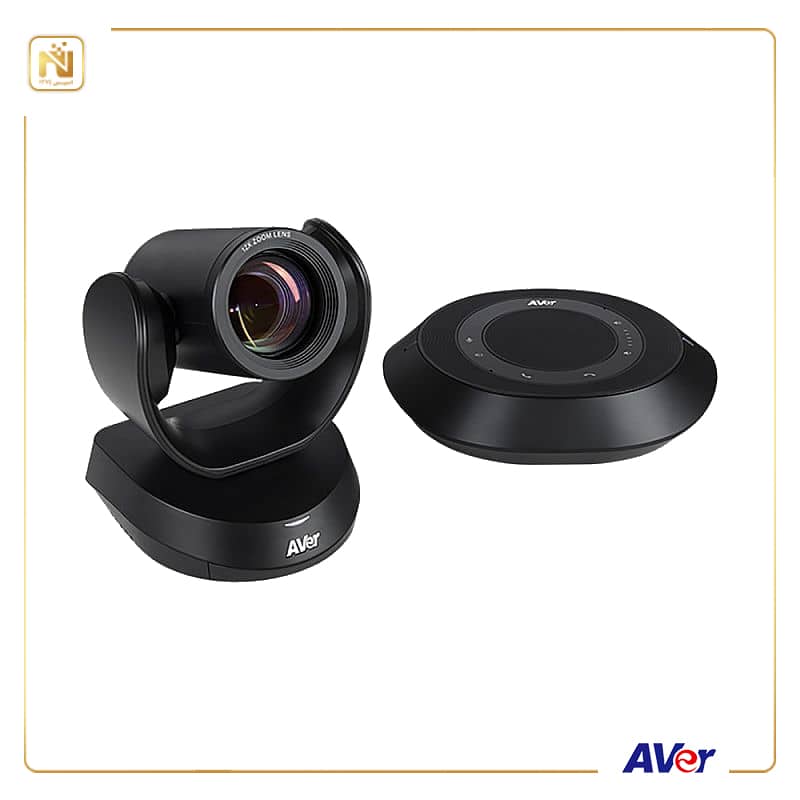

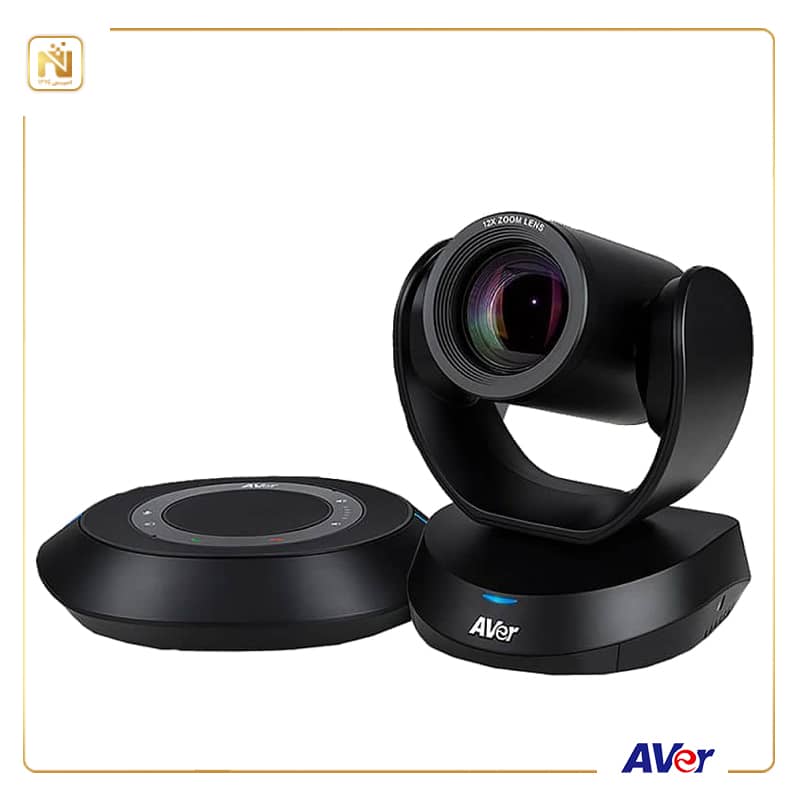

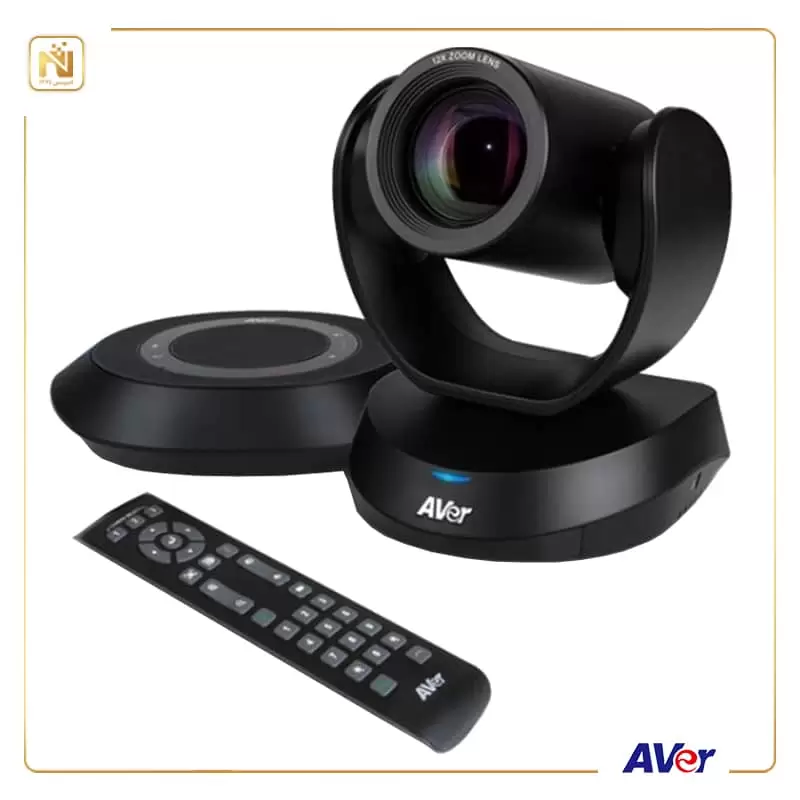

پکیج از دو قطعه اصلی دوربین و اسپیکرفون بهمراه یک عدد ریموت کنترل و کابل های مورد نیاز تشکیل شده است. اتصال کابل ها به دوربین را همانطور که در ویدئو مشاهده می کنید از سمت راست شروع می کنیم:

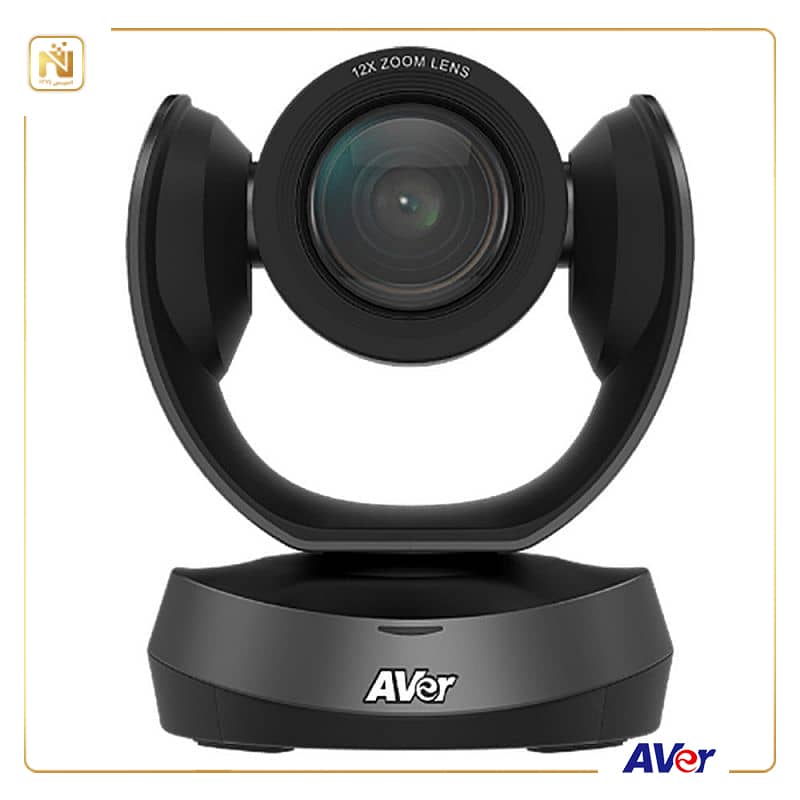

پورت های دوربین ویدئو کنفرانس

کابل شبکه را به جک RJ45 که پورت استاندارد شبکه هست متصل می کنیم، بر روی اسپیکرفون هم دو جک RJ45 به رنگ های نارنجی و آبی وجود دارد که کابل شبکه ای که به پورت آبی رنگ دوربین وصل شد سر دیگرش به جک RJ45 اسپیکرفون وصل می‌شود.  یک پورت USB وجود دارد که کابل USB را به آن وصل می‌شود و سر دیگر را به کامپیوتر یا لپتاپ. پورت RS232 هشت پین ، پورت شبکه که دوربین را به شبکه متصل می کند که از طریق آن می‌توانید کنترل و مانیتورینگ دستگاه و رکورد تصویر را انجام دهید. و در انتها  پاور دستگاه را به دوربین وصل ‌می‌کنید.

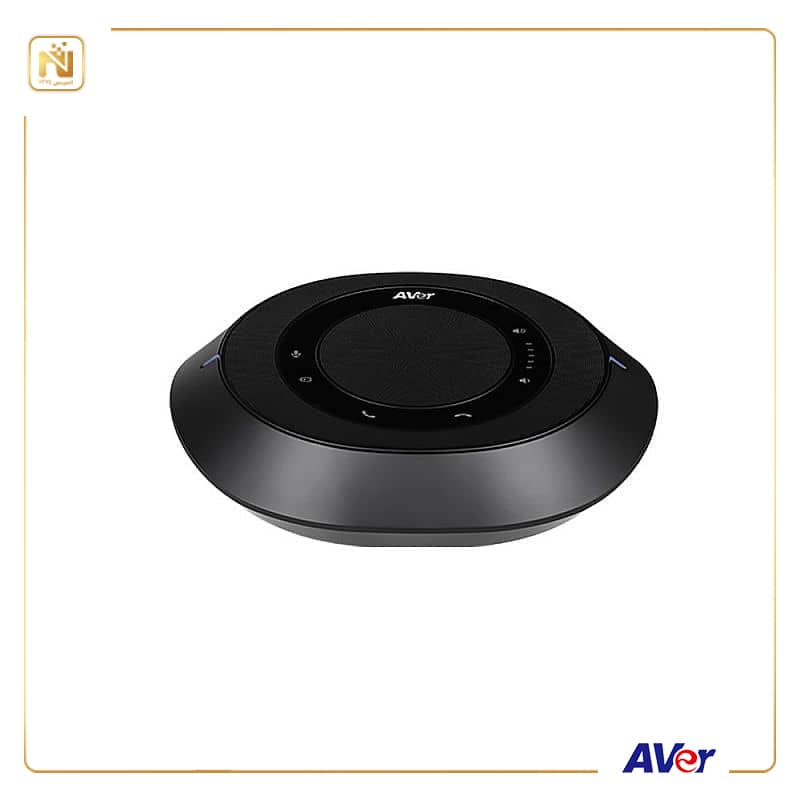

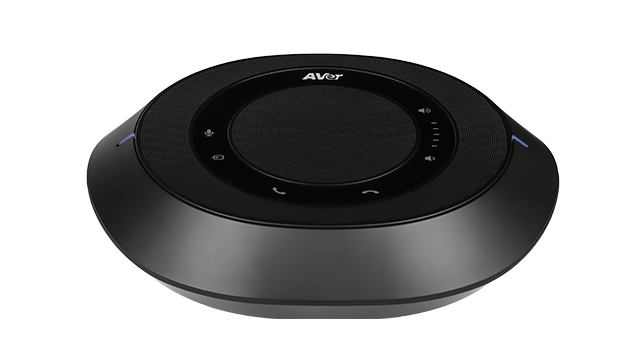

پورت های اسپیکرفون ویدئو کنفرانس

همانطور که توضیح داده شد  بر روی اسپیکرفون هم دو جک RJ45 به رنگ های نارنجی و آبی وجود دارد، جک RJ45 نارجی رنگ بر روی اسپیکروفون برای اضافه شدن 3 میکروفون دیگر در صورت نیاز به صورت سری به اسپیکرفون دستگاه می‌باشد. پورتin  Phone برای آن تعبیه شده‌است که در داخل جلسه از صدای جانبی مانند پخش موزیک با استفاده از میکروفون‌های سالن و ... استفاده نمایید، و پورت خروجی صدا که می‌توانید خروجی صدای جلسه را داشته باشید. پس از نصب کابل ها  با روشن کردن دستگاه تصویر به صورت Plug&Play بر روی دستگاه نمایش داده‌می شود. تا از طریق نرم افزار بتوانید صدا و تصویر خود را برای سمت مقابل ارسال کنید.
